系统由LiCAF探测器+ ZMCA-02多道分析仪组成，专为硼中子俘获治疗（BNCT）科研与临床监测设计，实现 “中子信号精准捕捉→高效甄别分析→实时数据可视化” 全流程覆盖，测量中子剂量、中子场分布，满足 105 ~ 1010n / cm2 / s 中子通量区间的高精度测量需求。
LiCAF探测器+ ZMCA-02多道分析仪
1.无缝信号衔接：LiCAF 探测器输出信号（±10V 范围）直接接入 ZMCA-02，无需信号转换模块，信号失真率＜3%；
2.PMT 供电一体化：ZMCA-02 直接提供 200~1200V 高压驱动 PMT，简化系统接线，减少故障点；
3.多探头同步监测：ZMCA-02 支持 4 路通道，可同时连接 4 个 LiCAF 探头，实现中子场多点位同步测绘，数据一致性误差＜5%；
4.双重噪声抑制：探测器 P.H.D. 技术 + 分析仪高斯拟合甄别，联合过滤伽马 / 电子噪声，计数精度提升 30% 以上；
5.快速部署：系统连接流程（控制 PC→ZMCA-02→PMT→LiCAF 探头）简单，15 分钟内完成搭建，满足招标交付后快速启用需求。
1.实时响应与无扰测量：秒级反馈中子场波动，探测器体积＜1mm³（Type-A/B），精准点位测量且不扰动目标中子场；
2.全场景适配性：防水结构支持水模实验，宽动态范围（105~ 1010 n/ cm2/ s）覆盖 BNCT 主流测量场景；
3.高精准低噪声：通过脉冲幅度甄别（P.H.D.）技术过滤伽马射线与电子噪声，结合晶体特性实现高重复性（误差＜5%）；
4.便捷运维：支持可选自校准算法，无需复杂操作即可完成参数校准，降低使用门槛。
探测器全参数规格
|
|
Type A |
Type B |
Type C |
|
规格项 |
型号 1：FD-H (3-2) Q0610 |
型号 2：FD-L (3-2) Q0610 |
型号 3：FD-L (6-6) Q1010 |
|
闪烁体材料 |
LiCAF |
LiCAF |
LiCAF |
|
探测器尺寸 |
0.3×0.3×0.2 mm³ |
0.3×0.3×0.2 mm³ |
0.6×0.6×0.6 mm³ |
|
Li-6 丰度 |
天然 |
＞95% |
＞95% |
|
光纤类型 |
石英光纤 |
石英光纤 |
石英光纤 |
|
光纤芯径 |
0.6 mm |
0.6 mm |
1.0 mm |
|
光纤外径 |
＜3 mm |
＜3 mm |
＜3 mm |
|
光纤长度 |
10 m |
10 m |
10 m |
|
连接器类型 |
SMA 接口 |
SMA 接口 |
SMA 接口 |
|
适配光电探测器 |
兼容 PMT（光电倍增管） |
兼容 PMT（光电倍增管） |
兼容 PMT（光电倍增管） |
探测器关键特性全参数
|
特性类别 |
具体规格 |
|
化学分子式 |
LiCaAlF₆:Eu（铕掺杂） |
|
晶体密度 |
2.98 g/cm³ |
|
Eu 掺杂浓度 |
＜0.1% |
|
闪烁光发射波长 |
370 nm |
|
晶体衰减常数 |
1.6 μsec |
|

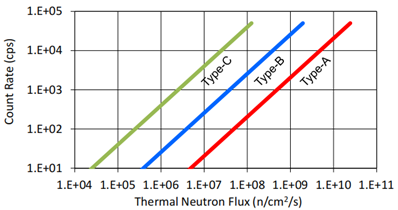

中子灵敏度 |
计数率随热中子通量线性变化（104~1010 n/cm²/s 区间） |
|
工作环境适应性 |
防水等级：IP67 级（探头部分）；工作温度：-10~50℃ |
核心定位：专为中子 - 伽马甄别设计
本产品采用峰值搜索与高斯拟合技术，实现中子的实时甄别与计数；支持所有输入通道同步测量，达成高效辐射识别，精准区分中子与伽马信号。
1.高精度中子 - 伽马甄别：采用峰值搜索 + 高斯拟合算法，甄别效率＞95%，精准分离中子、伽马及噪声信号；
2.多通道同步测量：支持 4 路输入通道（2 路型号可选），100Msps 采样率无延迟同步采集，适配多探头并行监测，大幅提升效率；
3.实时数据可视化：动态绘制中子计数率曲线（支持 ×0.2~×1.0 缩放），每秒更新数据，同步跟踪增益变化；
4.灵活参数调节：模拟前端支持多档位增益、电阻调节，适配不同探测器输出信号。
5.自动偏移调节：可将信号偏移量自动校准至目标水平，减少手动操作误差；

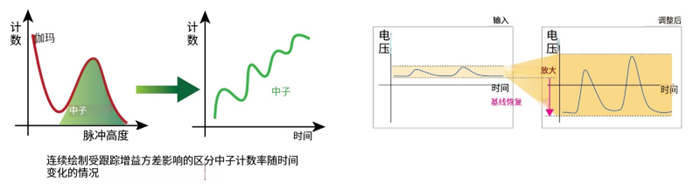

左图：实时计数率或中子通量每秒更新显示 右图：自动或手动确定最佳阈值
多道分析仪技术参数
|
参数类别 |
具体规格 |
|
输入通道 |
4 通道（BNC 接口），另提供 2 通道输入型号可选 |
|
高压输出范围 |
200V ~ 1200V，极性需在订购时指定 |
|
信号输入范围 |
±10V（输入电阻为 50kΩ 时） |
|
放大器增益 |
粗调：8 档；细调：256 档 |
|
脉冲高度甄别器 |
脉冲幅度：LLD（低电平甄别）/ ULD（高电平甄别）；脉冲上升时间：LLD/ULD |
|
滤波器类型 |
3 种可选：MA（移动平均）、CIC（积分梳状）、梯形（Trapezoidal） |
|
偏移调节 |
ADC 输入极性：正 / 负；调节精度：256 档 |
|
ADC 分辨率 |
16384（即 14 位） |
|
直方图通道 |
1024 |
|
采样率 |
100Msps |
|
触发输入 |
1通道（BNC 接口） |
|
电源 |
交流适配器 |
|
功耗 |
10W（5V，2A） |
|
工作温度 |
0~30℃（无冷凝） |
|
物理参数 |
尺寸（W×H×D）：190mm × 84mm × 200mm；重量：600g |
|
通信接口 |
以太网（支持与控制 PC 数据交互） |
|
测量模式 |
① 带峰值拟合的直方图模式；② 计数图表；③ 实时曲线绘制 |
|
增益调节 |
1/64 倍～128 倍，覆盖弱信号放大与强信号适配 |
|
输入电阻调节 |
50Ω、500Ω、5kΩ、50kΩ，兼容不同探头阻抗 |
|
测量精度： |
≤5% |
软件功能截图

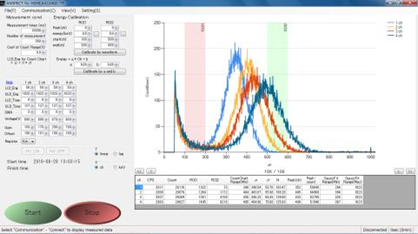

1.设置与脉冲幅度谱：界面清晰展示 “噪声 & 伽马”“中子” 两类信号的脉冲幅度分布，直观区分不同辐射类型的信号特征，便于参数校准。

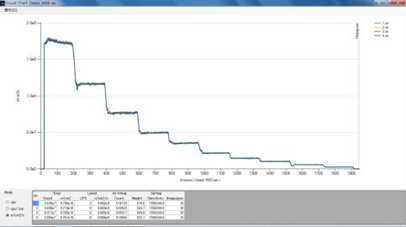

2.中子时间序列计数率图：动态呈现中子计数率随时间的变化，支持倍数缩放（如 ×1.0、×0.8、×0.6 等），精准捕捉计数率波动细节。

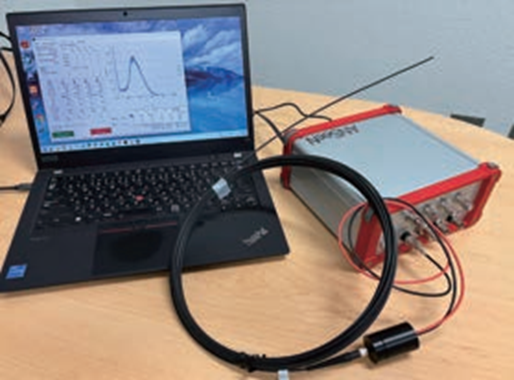

ZMCA-02 系列 MCA
10米光纤线缆（带LiCAF光电探测器）
光电倍增管（PMT）：高增益适配 LiCAF 闪烁光信号；
PMT 专用外壳：SMA 接口兼容，提供电磁屏蔽保护；
测量软件：含数据采集、分析功能；
BNC/SHV 端子及线缆：，保障信号传输稳定性；
用于安装测量软件的控制 PC（选配）；
延长电缆：定制10m长度，外加额外PMT（选配）。
连接优势：
PMT 直接连接至 MCA 即可获取驱动所需的全部必要电源，无需额外配置电源模块，简化接线流程，降低系统搭建复杂度。
